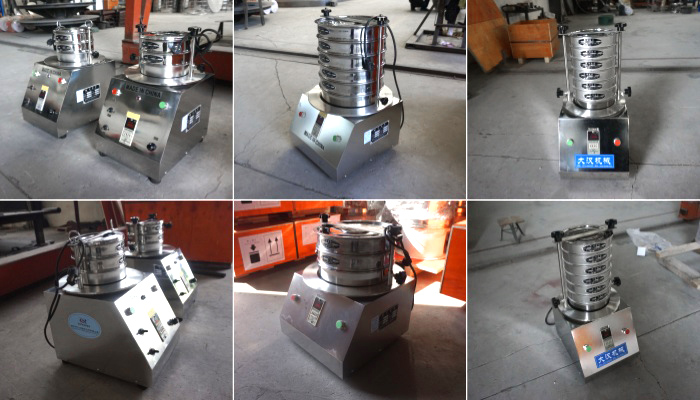

產品簡介:試驗篩也叫標準試驗篩、標準檢驗篩、標準分析篩,主要應用在實驗室中顆粒狀、粉狀物料的粒度結構、液體類固體物含量及雜物量的標準檢驗篩分、過濾、檢測等,可定時自動關機,可將一種顆粒料同時精密分出2~7個粒子段。

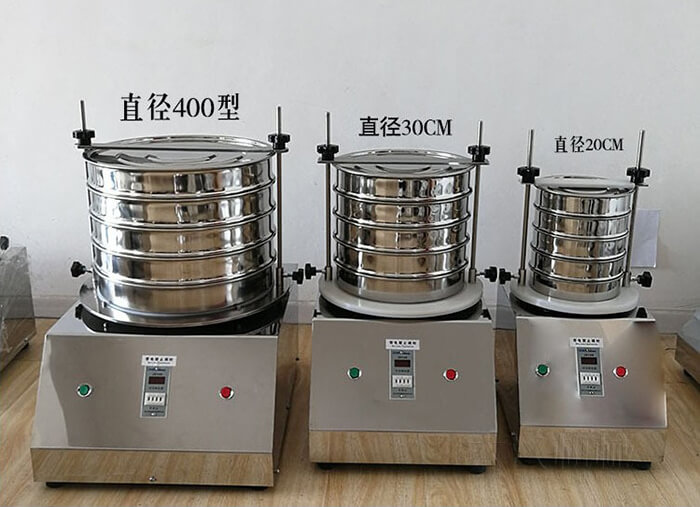

篩框直徑:75mm/100mm/200mm/300mm等
篩分粒度:0.025-3mm 篩框:1-8層
咨詢報價 銷售熱線:0373-268 2333
試驗篩物料篩分效果展示
試驗篩是一種可定時自動關機,保證試驗重復性,功能全面操作更簡單的,粒度分析儀器??蓪⒁环N顆粒料同時精密分出2~7個粒子段??捎糜跐{液料的細度及雜物含量分析,噪音小,重量輕;平臺操作,無須固定。調節振動快,可調節振幅。
試驗篩通常由篩框、篩網和振動機構組成。篩網上的孔徑大小根據需要可以有所不同,以適應不同顆粒大小的篩選要求。試驗篩廣泛應用于各種領域,如建筑材料、化工、食品加工等,在實驗室中進行顆粒物料的篩選工作。通過試驗篩的使用,可以快速、準確地獲得顆粒的粒度分布情況,幫助用戶了解顆粒物料的物理特性,如顆粒大小分布、形狀等,為工程設計和科研實驗提供數據支持。

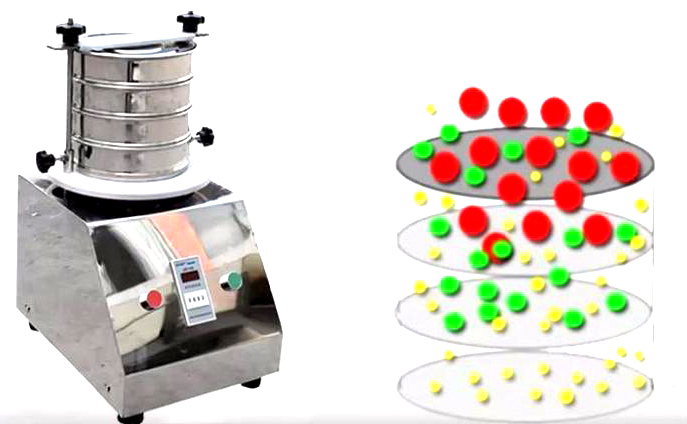

試驗篩的工作原理基于振動篩分原理。試驗篩通常由篩框、篩網、振動機構和支撐結構組成。當試驗篩啟動時,振動機構產生的振動力傳遞給篩框,使篩框和篩網產生振動。顆粒被投入篩框后,受振動力的作用,顆粒在篩網上產生跳躍運動,小顆粒通過篩孔落入下方容器,大顆粒則留在篩網表面。通過不同規格的篩網,可實現對不同粒度的顆粒進行分離和分類。顆粒在振動中分離,篩分效果受振幅、頻率等參數影響。篩分后可根據顆粒分布進行粒度分析,為生產工藝優化和產品質量控制提供數據支持。
序號 | 名稱 | 單位 | 參數 |
01 | 篩框 | 層 | 1~5 |
02 | 篩框直徑 | mm | Φ200 Φ100 Φ75 |
03 | 篩分粒度 | mm | 0.025~3 |
04 | 噪音 | dB | 小于50 |
05 | 振幅 | mm | 0~3 |
06 | 振動頻率 | 次/分 | 1400 |
07 | 外形尺寸 | 長寬高 | 350:350:300+N*50 |
08 | 電源 | V;HZ | 220;50 |
09 | 整機重量 | Kg | 36 |
目數 | 孔徑(mm) | 目數 | 孔徑(mm) | 目數 | 孔徑(mm) |
2目 | 12.5 | 45目 | 0.4 | 220目 | 0.065 |
3目 | 8 | 50目 | 0.355 | 240目 | 0.063 |
4目 | 6 | 55目 | 0.315 | 250目 | 0.061 |
5目 | 6 | 60目 | 0.28 | 280目 | 0.055 |
6目 | 4 | 65目 | 0.25 | 300目 | 0.050 |
8目 | 3 | 70目 | 0.224 | 320目 | 0.045 |
10目 | 2 | 75目 | 0.2 | 325目 | 0.043 |
12目 | 1.6 | 80目 | 0.18 | 340目 | 0.041 |
14目 | 1.43 | 90目 | 0.16 | 360目 | 0.040 |
16目 | 1.25 | 100目 | 0.154 | 400目 | 0.0385 |
18目 | 1 | 110目 | 0.15 | 500目 | 0.0308 |
20目 | 0.9 | 120目 | 0.125 | 600目 | 0.026 |
24目 | 0.8 | 130目 | 0.112 | 800目 | 0.022 |
26目 | 0.71 | 140目 | 0.105 | 900目 | 0.020 |
28目 | 0.68 | 150目 | 0.100 | 1000目 | 0.015 |
30目 | 0.6 | 160目 | 0.096 | 1800目 | 0.010 |
32目 | 0.58 | 180目 | 0.09 | 2000目 | 0.008 |
35目 | 0.50 | 190目 | 0.08 | 2300目 | 0.005 |
40目 | 0.45 | 200目 | 0.074 | 2800目 | 0.003 |

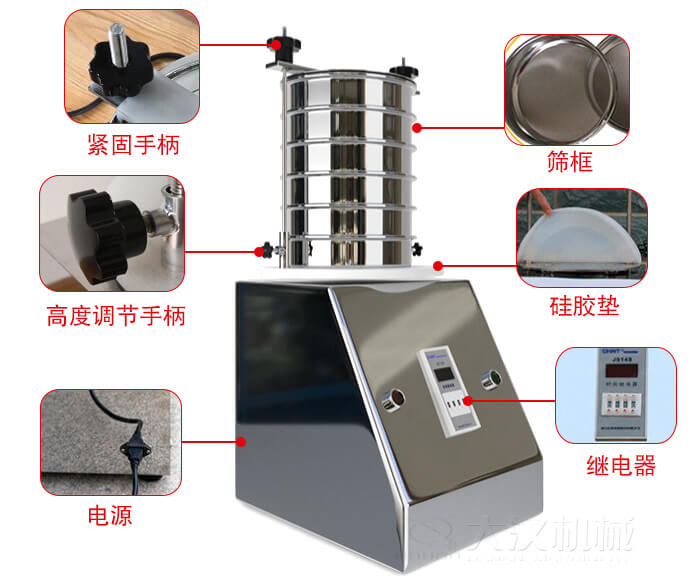

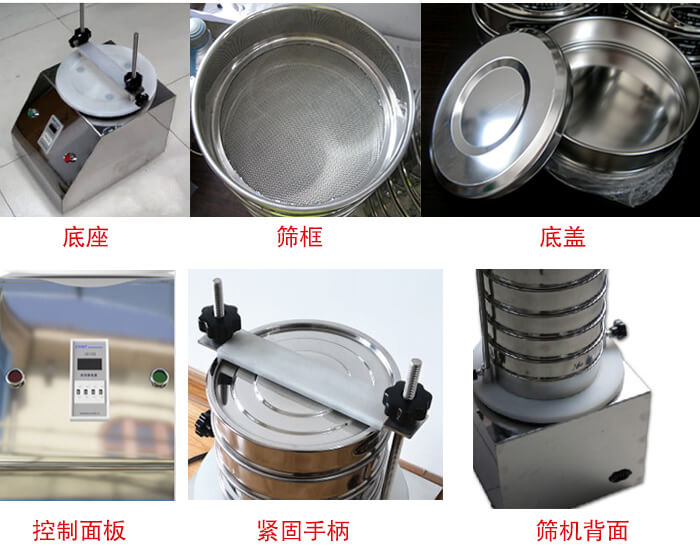

試驗篩(檢驗篩)上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成,所有部件均是選用優質SUS304不銹鋼精制加工而成,相互之間配做靈活、互換性能高。
以下是主要部件的詳細介紹:
固定黃銅螺帽:用于固定篩網和其他部件的黃銅螺帽,確保篩網的穩固安裝。
壓板:壓板通常位于篩網上方,用于固定篩網并保持其平整,確保顆粒篩分的準確性。
篩蓋:篩蓋位于篩框的頂部,起到保護篩網和顆料的作用,防止顆料溢出。
篩框:篩框是試驗篩的主體部件,通常為方形或圓形結構,內部安裝篩網,用于容納待篩顆粒。
中篩框:中篩框是位于篩框內部的部件,用于支撐篩網和調節篩分效果。
篩底:篩底是篩框底部的部件,用于接收通過篩孔的小顆粒,方便收集和分離。
等距調節桿:等距調節桿用于調節篩框和中篩框之間的距離,以適應不同顆粒大小的篩分要求。

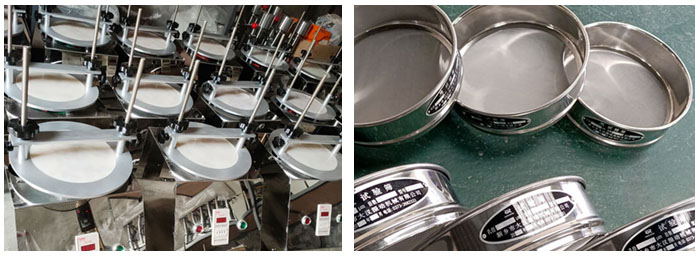

1、篩框、篩蓋,篩底選用優質不銹鋼材質有SUS316耐腐蝕、SUS304不生銹、08F鋼板(可鍍鉻)、鋁板等,材質拉伸一次成型,不生銹,無磁性,配合精密,不會漏料漏水,壁厚0.6MM經久耐用不變形,表面拋光,精致美觀。
2、篩網與篩框采用焊接連接方式,可耐400°高溫,可用于無機、有機溶液。連接牢固,無縫隙,不夾料。
3、所有的標準篩互換性、一致性好。不同時期的同一號篩,保證網孔一致。不同時期的同一號篩,保證網孔一致。

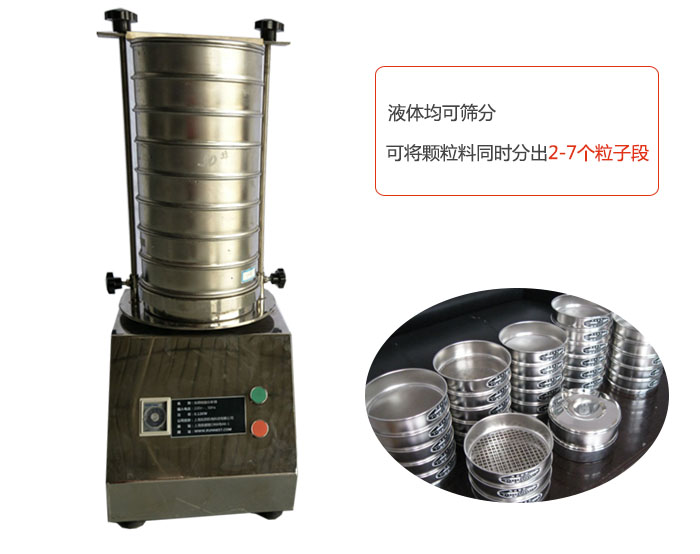

4、可多層安裝使用,能同時將一種物料分成2-7種不同的粒子段。
5、檢驗篩分時間通過時間繼電器做控制,準確空時檢驗時間和精度。
6、可結合結合超聲波分篩系統,具備自動清理篩網,提高篩分效率及檢測精度。

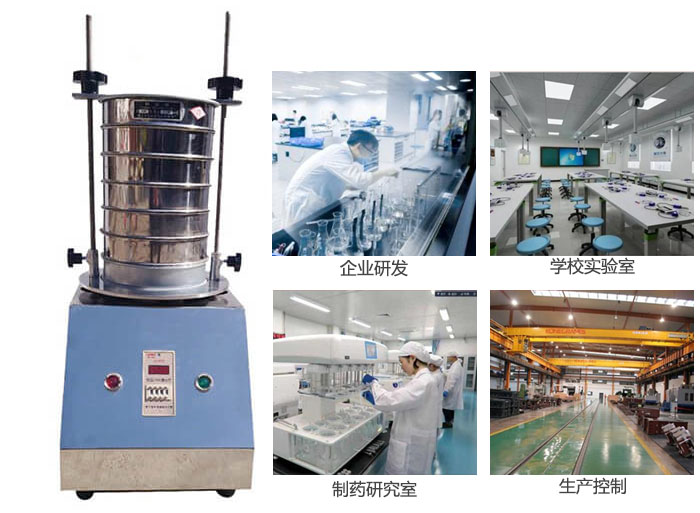

試驗篩機廣泛應用于食品,醫藥,化工,磨料,顏料,礦山,冶金,地質,陶瓷,國防等行業的科研單位,實驗室,檢驗室,生產控制等的檢驗,分析。下面詳細介紹這些行業的具體應用:
食品行業:在食品加工領域,試驗篩機常用于食品原料的篩分和分級,如面粉、糖粉、谷物等的顆粒分析和篩選。
醫藥行業:在藥品生產和研發過程中,試驗篩機用于藥材顆粒的篩選、藥粉的分級和顆粒大小分析。
化工行業:化工領域常用試驗篩機進行化工原料的顆粒分析和篩選,如塑料顆粒、顏料、涂料原料等。
磨料和顏料行業:用于磨料和顏料的生產過程中,對顆粒進行篩分和分級,以確保產品質量。
礦山和冶金行業:在礦石選礦和冶金過程中,試驗篩機用于礦石顆粒的篩選和分級,提高礦石利用率。
地質和陶瓷行業:地質勘探中用于土壤樣品的顆粒分析,陶瓷行業中用于陶瓷原料的顆粒篩選。
國防領域:在國防科研單位中,試驗篩機用于材料的顆粒分析和實驗室研究。

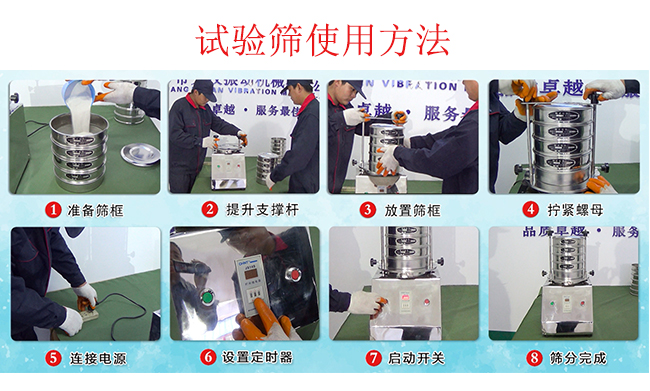

使用試驗篩進行顆粒分析和篩選通常需要以下步驟:
準備工作:選擇適當的試驗篩和篩網,確保設備清潔和完好無損。準備待篩顆粒樣品和容器。
裝配篩網:將選定的篩網安裝在試驗篩的篩框上,并確保篩網固定牢固。
啟動設備:啟動試驗篩的振動機構,使篩框和篩網產生振動。
投入樣品:將待篩顆粒樣品均勻地倒入試驗篩的篩框中,注意不要超過篩框容量。
篩分過程:顆粒在振動作用下通過篩網,根據顆粒大小分為不同粒度級別,小顆粒通過篩孔落入下方容器,大顆粒留在篩網表面。
停止振動:篩分完成后停止振動機構,取出篩框中的顆粒樣品。
數據分析:根據篩分結果進行顆粒分析,記錄不同粒度顆粒的分布情況,為后續工藝優化和質量控制提供數據支持。
清潔維護:清潔試驗篩及篩網,妥善保管設備,確保下次使用前設備處于良好狀態。
新鄉市大漢振動機械有限公司主要生產試驗篩、標準試驗篩、標準土壤篩、標準藥典篩等篩分設備。生產的產品適用于建材、國防、地質等部門科研生產、實驗室、質檢室、大專院校實驗室對顆粒、粉狀物料的粒度結構、液固含量、雜物量進行篩分。無論是在顆粒分析、實驗室研究還是科研實驗中,新鄉大漢的試驗篩設備都能夠為用戶提供高效的顆粒分析解決方案。
廠家承諾:標準件備有現貨,特殊定制需7個工作日,廠家免費送貨,30天內如有質量問題,用戶可選擇免費維修或更換,一年保修,終身保修。新鄉大漢作為專業的試驗篩生產廠家,始終致力于為客戶提供優質的產品和服務,為客戶的實驗和研究工作提供可靠的支持。
